Hồ sơ khảo sát địa hình bao gồm những gì ?

Thực tế cho thấy, một bộ hồ sơ khảo sát địa hình thiếu thông tin hoặc lập không đúng quy định có thể dẫn đến nhiều hệ lụy như thiết kế sai hiện trạng, phát sinh khối lượng thi công, điều chỉnh bản vẽ nhiều lần, kéo dài tiến độ và làm tăng đáng kể chi phí đầu tư. Vậy hồ sơ khảo sát địa hình gồm những gì ?

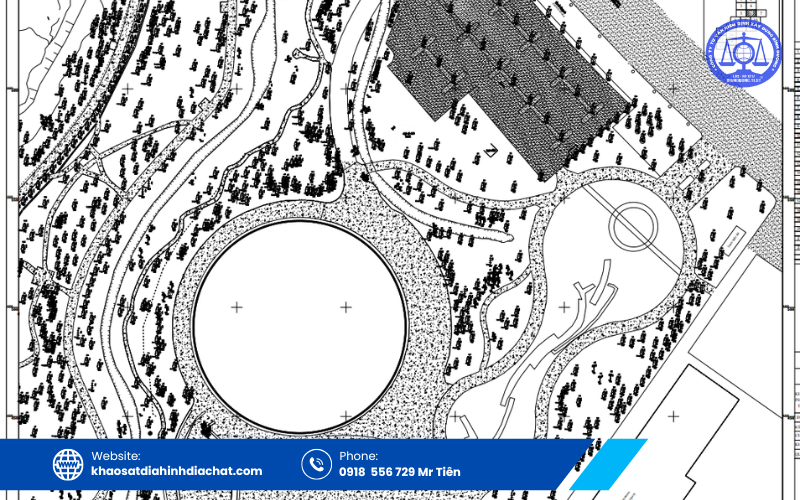

Hồ sơ khảo sát địa hình bao gồm những gì ?

Nhiệm vụ khảo sát địa hình

Nhiệm vụ khảo sát địa hình là tài liệu được chủ đầu tư hoặc đơn vị tư vấn thiết kế lập và phê duyệt trước khi triển khai công tác khảo sát ngoài hiện trường. Đây là cơ sở quan trọng để đơn vị khảo sát xác định phạm vi công việc, yêu cầu kỹ thuật và mục tiêu cần đạt được trong suốt quá trình thực hiện.

Nội dung của nhiệm vụ khảo sát sẽ bao gồm:

• Mục đích và phạm vi khảo sát.
• Diện tích hoặc khu vực cần đo đạc.
• Tỷ lệ bản đồ địa hình cần thành lập.
• Số lượng mốc khống chế mặt bằng và cao độ.
• Hệ tọa độ, hệ cao độ áp dụng.
• Các tiêu chuẩn, quy chuẩn kỹ thuật phải tuân thủ.
• Yêu cầu về độ chính xác của số liệu.
• Thiết bị đo đạc dự kiến sử dụng.
• Đánh giá sơ bộ điều kiện địa hình và các yếu tố ảnh hưởng đến quá trình khảo sát.

Phương án khảo sát địa hình

Sau khi nhiệm vụ khảo sát được phê duyệt và hợp đồng được ký kết, đơn vị khảo sát sẽ lập phương án khảo sát địa hình (hay còn gọi là đề cương kỹ thuật khảo sát). Đây là tài liệu bắt buộc trong bộ hồ sơ khảo sát địa hình, thể hiện chi tiết cách thức tổ chức và triển khai công việc ngoài hiện trường.

Một phương án khảo sát hoàn chỉnh thường bao gồm các nội dung như:

• Công tác chuẩn bị trước khi khảo sát.
• Kế hoạch tổ chức nhân sự.
• Danh mục máy móc, thiết bị đo đạc sử dụng.
• Phương pháp thành lập lưới khống chế và đo chi tiết địa hình.
• Quy trình xử lý số liệu, biên tập bản đồ.
• Biện pháp kiểm soát chất lượng và sai số.
• Kế hoạch đảm bảo an toàn lao động và tiến độ thực hiện.

Phương án khảo sát chỉ được triển khai sau khi được chủ đầu tư hoặc đơn vị có thẩm quyền xem xét, phê duyệt. Trong quá trình thực hiện, mọi hoạt động khảo sát đều phải tuân thủ đúng nội dung của phương án nhằm đảm bảo tính thống nhất, chất lượng hồ sơ và đáp ứng các yêu cầu kỹ thuật của dự án.

Báo cáo kết quả khảo sát địa hình

Báo cáo khảo sát địa hình là tài liệu tổng hợp toàn bộ quá trình thực hiện khảo sát và được xem là thành phần quan trọng nhất trong bộ hồ sơ. Nội dung báo cáo phản ánh đầy đủ từ quá trình chuẩn bị, tổ chức khảo sát ngoài hiện trường đến kết quả xử lý số liệu và đánh giá hiện trạng khu vực khảo sát.

• Thông tin chung về công trình và khu vực khảo sát.Căn cứ pháp lý và tiêu chuẩn áp dụng.
• Phương pháp khảo sát đã thực hiện.
• Thiết bị đo đạc sử dụng.
• Điều kiện tự nhiên và hiện trạng khu vực khảo sát.
• Kết quả đo đạc, xử lý số liệu và thành lập bản đồ địa hình.
• Đánh giá chất lượng số liệu khảo sát.
• Nhận xét, kết luận và kiến nghị phục vụ công tác thiết kế.

Đây là tài liệu giúp chủ đầu tư, đơn vị thiết kế và cơ quan thẩm định có cơ sở kiểm tra chất lượng khảo sát, đồng thời sử dụng kết quả làm dữ liệu đầu vào cho các bước thiết kế và thi công tiếp theo.

Ngoài các thành phần chính nêu trên, tùy theo yêu cầu của từng dự án, bộ hồ sơ khảo sát địa hình có thể bổ sung lý lịch chất lượng công tác khảo sát, biên bản nghiệm thu, chứng chỉ hiệu chuẩn thiết bị đo đạc hoặc các tài liệu pháp lý liên quan nhằm chứng minh năng lực của đơn vị khảo sát và đảm bảo hồ sơ đáp ứng đầy đủ yêu cầu thẩm định theo quy định hiện hành.

Cách xây dựng một hồ sơ khảo sát địa hình đầy đủ, đúng quy định

Việc xây dựng một hồ sơ khảo sát địa hình không chỉ đơn thuần là tổng hợp các bản vẽ và số liệu đo đạc, mà là cả một quy trình kỹ thuật được thực hiện theo trình tự chặt chẽ. Mỗi giai đoạn đều có vai trò quan trọng nhằm đảm bảo số liệu khảo sát phản ánh chính xác hiện trạng khu vực xây dựng và đáp ứng yêu cầu của công tác thiết kế, thi công cũng như thẩm định dự án.

Bước 1. Tiếp nhận yêu cầu và lập nhiệm vụ khảo sát

Quá trình xây dựng hồ sơ khảo sát bắt đầu từ việc tiếp nhận thông tin dự án và xác định mục tiêu khảo sát. Chủ đầu tư hoặc đơn vị tư vấn thiết kế sẽ lập nhiệm vụ khảo sát, trong đó nêu rõ:

• Mục đích khảo sát.
• Phạm vi và diện tích khu vực khảo sát.
• Tỷ lệ bản đồ địa hình cần thành lập.
• Yêu cầu về độ chính xác.
• Hệ tọa độ, hệ cao độ áp dụng.
• Tiến độ thực hiện.
• Các yêu cầu kỹ thuật đặc biệt (nếu có).

Nhiệm vụ khảo sát là căn cứ để đơn vị khảo sát lập phương án kỹ thuật và triển khai công việc ngoài hiện trường.

Bước 2. Lập phương án kỹ thuật khảo sát

Sau khi nhiệm vụ khảo sát được phê duyệt và hợp đồng được ký kết, đơn vị khảo sát sẽ xây dựng phương án kỹ thuật nhằm xác định cách thức tổ chức và thực hiện công việc.

Phương án kỹ thuật thường bao gồm:

• Kế hoạch triển khai khảo sát.
• Nhân sự tham gia.
• Danh mục thiết bị đo đạc.
• Phương pháp thành lập lưới khống chế.
• Phương pháp đo chi tiết địa hình.
• Quy trình xử lý số liệu.
• Biện pháp kiểm soát chất lượng và sai số.
• Kế hoạch đảm bảo an toàn lao động.

Việc lập phương án chi tiết giúp quá trình khảo sát diễn ra thống nhất, đúng quy trình và hạn chế các sai sót trong quá trình đo đạc.

Bước 3. Khảo sát ngoài hiện trường

Đây là giai đoạn trực tiếp thu thập dữ liệu địa hình tại khu vực xây dựng.

Tùy theo quy mô và đặc điểm dự án, kỹ sư sẽ sử dụng các thiết bị như:

• Máy toàn đạc điện tử (Total Station).
• Máy định vị vệ tinh GNSS RTK.
• Máy thủy bình.
• Thiết bị bay không người lái (UAV/Drone) đối với khu vực có diện tích lớn hoặc địa hình phức tạp.

Trong quá trình khảo sát, các công việc chính bao gồm:

• Thành lập lưới khống chế mặt bằng và độ cao.
• Đo các điểm chi tiết địa hình.
• Xác định cao độ tự nhiên.
• Ghi nhận các công trình hiện hữu.
• Đo ranh giới khu đất.
• Thu thập thông tin về hệ thống giao thông, thoát nước và các địa vật liên quan.

Tất cả số liệu thu thập đều được ghi chép đầy đủ trong nhật ký khảo sát để phục vụ công tác kiểm tra và nghiệm thu.

Bước 4. Xử lý số liệu và thành lập bản đồ địa hình

Sau khi hoàn thành khảo sát hiện trường, toàn bộ dữ liệu sẽ được chuyển về văn phòng để xử lý bằng các phần mềm chuyên dụng.

Các công việc chính gồm:

• Kiểm tra độ chính xác của số liệu.
• Hiệu chỉnh sai số.
• Tính toán tọa độ và cao độ.
• Biên tập bản đồ địa hình.
• Thành lập đường đồng mức.
• Thể hiện đầy đủ địa vật và công trình hiện hữu.
• Kiểm tra tính thống nhất giữa bản đồ và số liệu gốc.

Đây là bước quyết định chất lượng của bộ hồ sơ khảo sát địa hình, bởi mọi sai sót trong xử lý dữ liệu đều có thể ảnh hưởng đến phương án thiết kế sau này.

Bước 5. Lập báo cáo khảo sát địa hình

Trên cơ sở kết quả đo đạc và bản đồ địa hình đã hoàn thiện, đơn vị khảo sát sẽ lập báo cáo tổng hợp.

Báo cáo thường bao gồm:

• Thông tin dự án.
• Căn cứ pháp lý và tiêu chuẩn áp dụng.
• Quá trình thực hiện khảo sát.
• Thiết bị sử dụng.
• Kết quả khảo sát.
• Đánh giá hiện trạng khu vực.
• Kết luận và kiến nghị phục vụ công tác thiết kế.

Báo cáo giúp chủ đầu tư và đơn vị tư vấn hiểu rõ điều kiện thực tế của khu đất, đồng thời là cơ sở để cơ quan chuyên môn kiểm tra, thẩm định chất lượng hồ sơ.

Bước 6. Kiểm tra, nghiệm thu và hoàn thiện hồ sơ

Trước khi bàn giao, toàn bộ hồ sơ cần được rà soát và nghiệm thu nhằm đảm bảo đáp ứng đầy đủ yêu cầu kỹ thuật cũng như quy định hiện hành.

Các nội dung cần kiểm tra gồm:

• Tính đầy đủ của hồ sơ.
• Độ chính xác của số liệu.
• Sự thống nhất giữa báo cáo và bản đồ địa hình.
• Chữ ký, đóng dấu của các bên liên quan.
• Hồ sơ pháp lý của đơn vị khảo sát.
• File dữ liệu điện tử (AutoCAD, PDF, Excel…) theo yêu cầu hợp đồng.

Việc kiểm tra kỹ lưỡng trước khi nghiệm thu sẽ giúp hạn chế việc chỉnh sửa, bổ sung hồ sơ trong quá trình thẩm định hoặc triển khai thiết kế.

Bước 7. Bàn giao hồ sơ khảo sát địa hình cho chủ đầu tư

Sau khi nghiệm thu đạt yêu cầu, đơn vị khảo sát sẽ bàn giao hồ sơ theo đúng số lượng và hình thức đã thỏa thuận trong hợp đồng.

Thông thường, bộ hồ sơ bàn giao bao gồm:

• Nhiệm vụ khảo sát.
• Phương án kỹ thuật khảo sát.
• Báo cáo kết quả khảo sát địa hình.
• Bình đồ địa hình.
• Mặt cắt địa hình (nếu có).
• Bảng tọa độ và cao độ các điểm đo.
• Nhật ký khảo sát.
• Biên bản nghiệm thu.
• Hồ sơ năng lực và chứng chỉ của đơn vị khảo sát (nếu yêu cầu).
• File mềm định dạng AutoCAD, PDF và các dữ liệu liên quan.

Lưu ý khi xây dựng hồ sơ khảo sát địa hình

Để bộ hồ sơ khảo sát địa hình đảm bảo chất lượng và có giá trị sử dụng lâu dài, cần lưu ý một số vấn đề sau:

• Thực hiện khảo sát theo đúng nhiệm vụ và phương án đã được phê duyệt.
• Sử dụng thiết bị đo đạc đã được kiểm định, hiệu chuẩn.
• Áp dụng đúng hệ tọa độ và hệ cao độ theo yêu cầu của dự án.
• Kiểm tra, đối chiếu số liệu nhiều lần trước khi lập bản đồ.
• Hồ sơ phải được ký xác nhận và đóng dấu đầy đủ trước khi bàn giao.
• Lưu trữ đầy đủ cả bản giấy và dữ liệu điện tử để phục vụ công tác quản lý, thiết kế và thi công sau này.

Thực hiện đầy đủ các bước trên sẽ giúp bộ hồ sơ khảo sát địa hình có độ chính xác cao, đáp ứng yêu cầu của chủ đầu tư, đơn vị thiết kế và cơ quan thẩm định, đồng thời hạn chế tối đa các rủi ro phát sinh trong quá trình triển khai dự án xây dựng.

III. Các tài liệu khác trong hồ sơ khảo sát địa hình

Bên cạnh các tài liệu kỹ thuật như nhiệm vụ khảo sát, phương án khảo sát, báo cáo kết quả và bản đồ địa hình, một bộ hồ sơ khảo sát địa hình hoàn chỉnh còn cần bổ sung các tài liệu chứng minh năng lực của đơn vị thực hiện. Đây là cơ sở để chủ đầu tư và cơ quan thẩm định đánh giá tính pháp lý cũng như năng lực chuyên môn của tổ chức, cá nhân tham gia khảo sát.

1. Hồ sơ năng lực của đơn vị khảo sát địa hình

Đơn vị thực hiện khảo sát cần đáp ứng các điều kiện về năng lực theo quy định của pháp luật đối với hoạt động khảo sát xây dựng. Trong hồ sơ thường bao gồm:

• Chứng chỉ năng lực hoạt động khảo sát xây dựng còn hiệu lực, với phạm vi và cấp hạng phù hợp hoặc cao hơn cấp của công trình cần khảo sát.
• Hồ sơ máy móc, thiết bị đo đạc sử dụng trong quá trình khảo sát, kèm giấy chứng nhận kiểm định hoặc hiệu chuẩn còn giá trị nhằm đảm bảo độ chính xác của số liệu.
• Tài liệu về hệ thống mốc tọa độ và mốc cao độ được sử dụng làm cơ sở đo đạc, bảo đảm thống nhất với hệ tọa độ và hệ cao độ theo yêu cầu của dự án.
• Quyết định phân công nhân sự hoặc danh sách cán bộ kỹ thuật trực tiếp tham gia khảo sát, thể hiện rõ chức danh và nhiệm vụ của từng thành viên.

Việc chuẩn bị đầy đủ các tài liệu trên không chỉ đáp ứng yêu cầu pháp lý mà còn khẳng định năng lực và tính chuyên nghiệp của đơn vị khảo sát trong quá trình thực hiện dự án.

2. Hồ sơ năng lực của cá nhân chủ trì khảo sát

Ngoài năng lực của tổ chức, hồ sơ cũng cần thể hiện trình độ chuyên môn của đội ngũ kỹ sư trực tiếp thực hiện khảo sát, đặc biệt là người chủ trì.

Các tài liệu thường bao gồm:

• Bằng cấp chuyên môn của kỹ sư hoặc cán bộ kỹ thuật trong lĩnh vực trắc địa, địa chính, khảo sát xây dựng hoặc các chuyên ngành liên quan, chứng minh đủ trình độ để thực hiện công việc.
• Chứng chỉ hành nghề khảo sát xây dựng của cá nhân chủ trì khảo sát còn hiệu lực, được cấp theo đúng lĩnh vực và cấp công trình tương ứng theo quy định hiện hành.

Việc có đội ngũ nhân sự đủ trình độ, kinh nghiệm và chứng chỉ hành nghề phù hợp sẽ góp phần đảm bảo chất lượng hồ sơ khảo sát địa hình, đồng thời tạo sự tin tưởng cho chủ đầu tư trong quá trình thẩm định, nghiệm thu và triển khai thiết kế công trình.

Kết luận

Một bộ hồ sơ khảo sát địa hình đầy đủ và đúng quy định là cơ sở quan trọng để đảm bảo chất lượng thiết kế, thi công và nghiệm thu công trình. Việc chuẩn bị đầy đủ các tài liệu từ nhiệm vụ khảo sát, phương án kỹ thuật, báo cáo kết quả đến bản đồ địa hình và hồ sơ năng lực sẽ giúp hạn chế sai sót, tiết kiệm thời gian và chi phí trong quá trình triển khai dự án.
